［線］コマンドの解説

［線］コマンドは作図ウィンドウ内に直線を作図するコマンドです。　水平・垂直線のほか、任意角度や指定した角度で線を作図することや、端部に実点・矢印付の線を作図することができます。

メニューバーから［線］コマンドを実行する

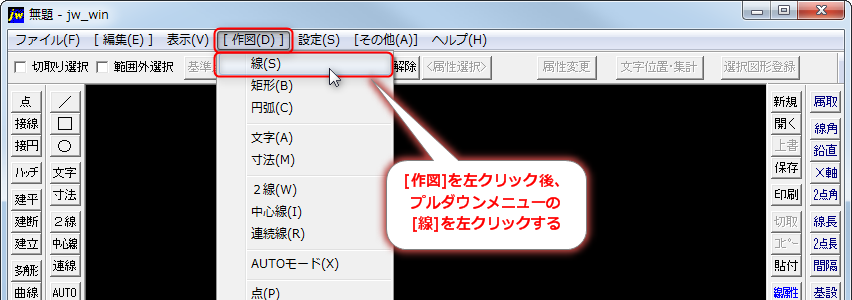

メニューバーから［線］コマンドを実行するには、［作図］を 左クリック後、プルダウンメニュー内の［線］を 左クリックします。

ツールバーから［線］コマンドを実行する

ツールバーから［線］コマンドを実行するには、［作図(1)］ツールバー内の［／］ボタンを 左クリックします。

クロックメニューから［線］コマンドを実行する

クロックメニューから［線］コマンドを実行するには、作図ウインドウ内でAM状態の１時方向へ 左または右ドラッグします。

［線］コマンドの関連項目

• 直線を書く

作図ウィンドウ内に直線を書く。

• ［矩形］

［線］コマンドから［矩形］コマンドに切り替える。

• ［傾き］

指定した角度の線を書く。

• ［寸法］

指定した長さの線を書く。

• ［15度毎］

15度毎の角度の線を書く。

• 実点付きの線を書く

線の始点や終点に実点を付けて線を作図する。

• 矢印付きの線を書く

線の始点や終点に矢印を付けて線を作図する。

• 寸法値付きの線を書く

線の上に寸法値の付いた線を作図する。

• 線に矢印を付ける

指定した線や円弧の端部に矢印を付ける。
